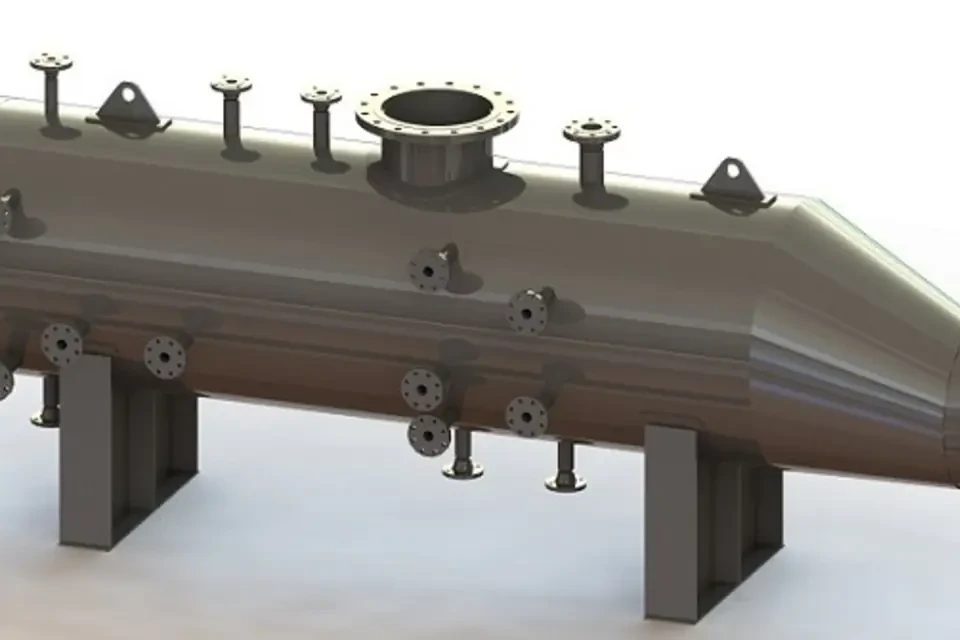

مبدل‌های بازیابی حرارت اتلافی

برای تکمیل مبانی طراحی «مبدل‌های بازیابی حرارت اتلافی»، محور «جریان گرم/سرد و بازیابی حرارت» و داده‌های مرتبط باید از پروژه دریافت شوند: خواص و دبی هر دو جریان، شرایط ورود/خروج، بار و approach موردنیاز، رسوب و افت فشار مجاز را مشخص کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.

مبدل‌های بازیابی حرارت اتلافی

تعریف پروژه، ساخت و تحویل

رویکرد مهندسی و هدف طراحی

در مهندسی مبدل‌های بازیابی حرارت اتلافی تمرکز اصلی بر پروفایل دمای گاز و بخار، دماهای Pinch و Approach، شرایط بخار، سیرکولاسیون، افت فشار سمت گاز، شیمی آب، متالورژی، رسوب و گذراهای راه‌اندازی است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.

مبنای طراحی «مبدل‌های بازیابی حرارت اتلافی» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «جریان گرم/سرد و بازیابی حرارت» و «خوراک و شرایط حرارتی» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.

طراحی مکانیکی و متریال

انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.

کنترل، حفاظت و بهره‌برداری

فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.

جانمایی، یوتیلیتی و اینترفیس‌ها

باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.

تعریف پروژه، ساخت و تحویل

ورودی‌های شفاف، خروجی‌های قابل تحویل

کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.

اطلاعات لازم برای RFQ

  • «خوراک و شرایط حرارتی»: دبی/کیفیت آب یا گاز فرایندی، سوخت، گاز داغ، دمای ورود/خروج و fouling/corrosion را ثبت کنید.
  • «آرایش سطح انتقال و قیود هر دو سمت»: آرایش جریان، رسوب/خوردگی، انبساط حرارتی، دسترسی تمیزکاری و محدودیت افت فشار هر سمت را ارائه کنید.
  • شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
  • فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
  • استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما

مدارک و اقلام قابل تحویل

  • برگه‌داده و مبنای طراحیِ «مبدل‌های بازیابی حرارت اتلافی»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
  • PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
  • فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
  • نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
  • روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی

دیتاشیت فنی

دیتاشیت فنی مبدل‌های بازیابی حرارت اتلافی

عدد زیر حد بالای ظرفیت منتشرشده برای یک خانوادهٔ WHRU با منبع گاز خروجی توربین است؛ بازهٔ عمومی مبدل یا duty تضمینی برای ترکیب گاز/سایت دیگر نیست.

صرفاً داده منتشرشده خانواده تجهیز یا نمونه پروژه؛ نه حد عمومی استاندارد و نه ظرفیت نامی/تضمین دلهام.
پارامترمقدار منتشرشدهمبنای مرجعحد و شرط کاربرد
حد بالای ظرفیت منتشرشدهٔ WHRUUp to 135 MWظرفیت اعلام‌شده برای یک خانوادهٔ واحد بازیابی حرارت با گاز خروجی توربین.فقط حد بالای خانوادهٔ محصول است؛ ماهیت duty (حرارتی/الکتریکی)، دبی جرمی، دما، ترکیب گاز خروجی و backpressure مجاز تأیید شوند.
سیالات انتقال حرارت منتشرشدهWater; water-glycol; thermal oil; regeneration gasسیالات درج‌شده برای همان خانوادهٔ WHRU، متناسب با کاربرد.سیال و مرز فشاری بر مبنای duty، مواد، حدود یخ‌زدگی/تخریب حرارتی و کد تجهیز تحت فشار انتخاب شوند.
گزینه‌های پیکربندی منتشرشدهVertical or horizontal; integral/external bypassآرایش و گزینه‌های bypass اعلام‌شده برای همان WHRU.جهت نصب، سایزینگ bypass، بیرون‌کشی bundle، افت فشار سمت گاز و انبساط حرارتی نیازمند بررسی پروژه‌ای‌اند.

منبع فنی منتشرشده

Delham Engineering

دامنه را با داده‌های واقعی پروژه تعریف کنید

برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
