طراحی مکانیکی و متریال
انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.
محصولات · فلر

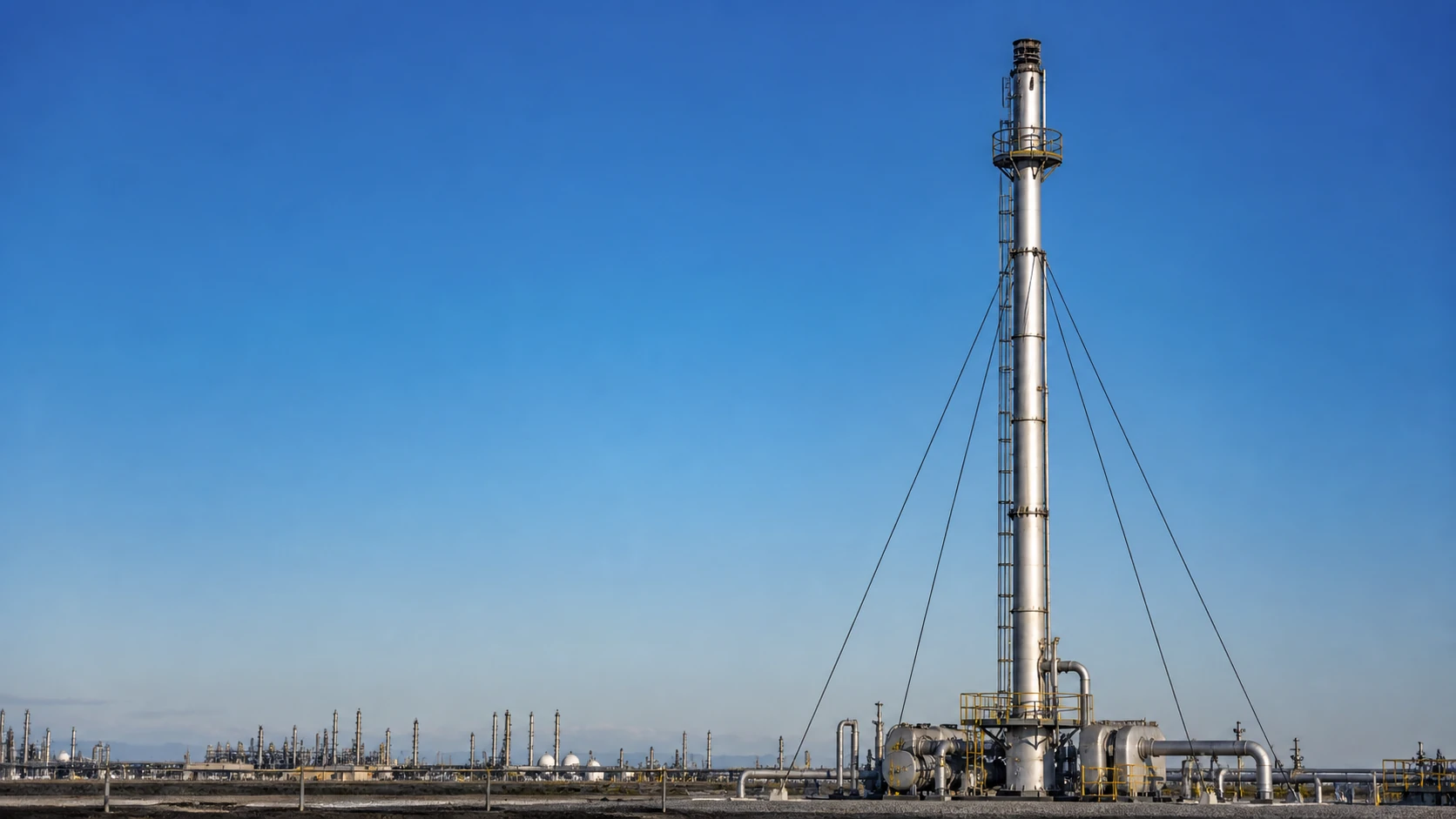

دودکش‌های ونت
برای تکمیل مبانی طراحی «دودکش‌های ونت»، محور «جریان و پراکنش خروجی ونت» و داده‌های مرتبط باید از پروژه دریافت شوند: نوع، فاز و نرخ جریان تخلیه، مواد خطرناک، فشار برگشتی، محل/ارتفاع خروجی و محدودیت پراکنش و دسترسی را مشخص کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی دودکش‌های ونت تمرکز اصلی بر بارهای معتبر تخلیه و Blowdown، جداسازی مایع، تشعشع، پراکنش، صدا، ظرفیت بدون دود، آب‌بندی، قابلیت اطمینان اشتعال و فاصله‌گذاری ایمن است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «دودکش‌های ونت» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «جریان و پراکنش خروجی ونت» و «فشار برگشتی و محل نصب» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «فشار برگشتی و محل نصب»: فشار مجاز هدر/نازل، مسیر دفع، موقعیت/ارتفاع، باد و محدودیت مجوز یا سایت را مشخص کنید.
- «ساختار و جهت تخلیه»: جهت/ارتفاع خروجی، باد، خوردگی، drain، دسترسی و محدودیت پراکنش یا سایت را تعیین کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «دودکش‌های ونت»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی دودکش‌های ونت
این اعداد، بازه‌های راهنمای محصول ونت سرد یک سازنده‌اند؛ منبع تصریح می‌کند مقادیر پروژه‌ای و مشروط به بازبینی مهندسی و تأیید کارفرما هستند.
| پارامتر | مقدار منتشرشده | مبنای مرجع | حد و شرط کاربرد |
|---|---|---|---|
| بازهٔ راهنمای ارتفاع دودکش | 6–120 m | دادهٔ فنی راهنمای دودکش ونت منتشرشده. | ارتفاع نهایی با پراکنش، فاصلهٔ ایمنی، سازه‌های مجاور، باد و مجوز تعیین می‌شود؛ ارتفاع تجویزی API نیست. |
| بازهٔ راهنمای قطر داخلی | DN 150–DN 2,000 | بازهٔ راهنمای منتشرشدهٔ سازنده؛ صفحه سایزینگ را با Mach خروجی ≤0.5 مرتبط می‌کند. | دبی واقعی گاز، وزن مولکولی، دما، صدا، ارتعاش و معیار افت فشار تأیید شوند. |
| محدودهٔ راهنمای فشار طراحی | Full vacuum to +0.5 barg | محدودهٔ راهنمای منتشرشده برای محصول دودکش ونت مورد اشاره. | حالات واقعی فشار/خلأ، بار باد، ردهٔ کد، ساپورت‌ها و خطرات دفع ونت بررسی شوند. |
| بازهٔ راهنمای دمای طراحی | −46 to 450 °C | بازهٔ راهنمای محصول منتشرشده. | برای هر مدل/متریالی موجود نیست؛ دما، خوردگی، گرادیان حرارتی و حدود تجهیز متصل تعیین‌کننده‌اند. |
Delham Engineering
دامنه را با داده‌های واقعی پروژه تعریف کنید
برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
