مبانی طراحی
دبی و کاهش بار، توزیع روغن در آب و جامدات، اندازه قطره و ذره، شوری، دما، گاز موجود، کیفیت هدف خروجی و سرویس تخلیه یا تزریق مجدد مشخص می‌شود.
تصفیه آب تولیدی · دامنه مهندسی‌شده
پکیج‌های شناورسازی القایی گاز
پکیج‌های IGF با ایجاد حباب‌های ریز گاز که به روغن پراکنده و جامدات معلق متصل می‌شوند و آن‌ها را به لایه Skim هدایت می‌کنند، آب تولیدی را تصفیه می‌کنند. حفظ اندازه قطرات روغن در بالادست و Conditioning شیمیایی اثر مستقیم بر عملکرد دارد.
رویکرد مهندسی

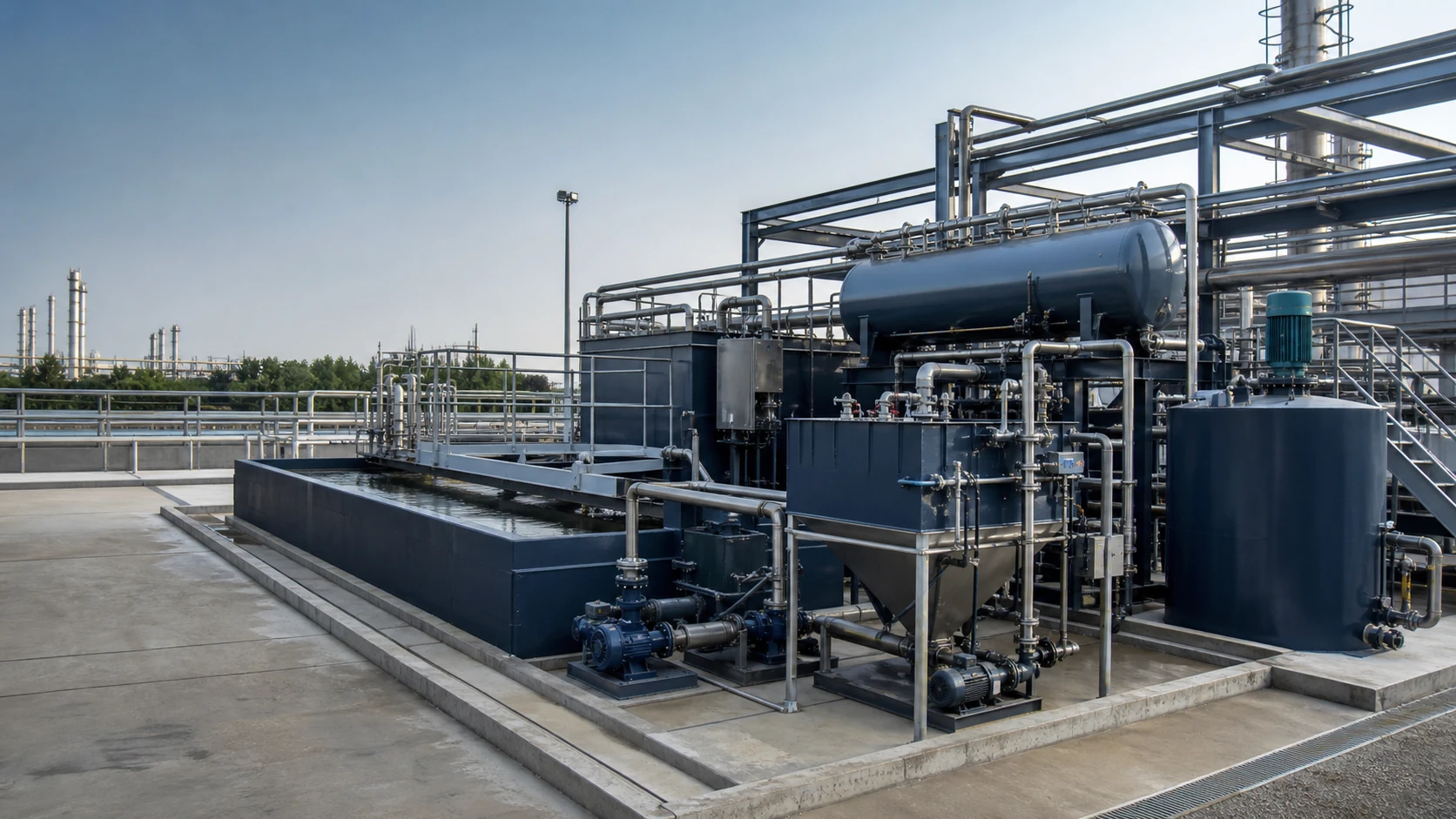

پکیج‌های شناورسازی با گاز القایی — IGF
یک پکیج فنی از محدوده واقعی بهره‌برداری آغاز می‌شود، نه از یک مدل ثابت کاتالوگی.
ظرفیت نامی و حداقل بار، دامنه تغییرات خوراک، فشار و دمای ورودی و خروجی، مشخصات محصول، شرایط راه‌اندازی و توقف، عمر طراحی و معیارهای پذیرش باید در ابتدای کار تثبیت شوند. مبنای پکیج همچنین حدود باتری، محدوده ابعادی اسکید، محدودیت حمل و لیفت، اتصال یوتیلیتی، دامنه آزمون پذیرش کارخانه، الزامات نگهداری و مدارک راه‌اندازی را تعیین می‌کند.
آرایش فرایندی
پکیج می‌تواند از القای مکانیکی یا Eductor گاز برگشتی، چند سلول شناورسازی، تزریق مواد، Conditioning ورودی، Skimming، جمع‌آوری لجن یا روغن و مهار گاز تولیدی استفاده کند.
تمرکز راستی‌آزمایی
بازبینی شامل زمان ماند هیدرولیکی، نسبت گاز به آب، Short-circuiting، توزیع حباب، پاسخ مواد شیمیایی، کنترل Skimmer، ایمنی گاز، مدیریت روغن و لجن، پایش آنلاین و نقاط نمونه‌گیری عملکرد است.
تعریف پروژه · ساخت و تحویل
ورودی روشن، خروجی قابل ممیزی
کیفیت پیشنهاد فنی به داده‌های فرایندی تأییدشده، معیار پذیرش و تعریف Interface وابسته است. اطلاعات زیر در مرحله Clarification نهایی می‌شود.
اطلاعات موردنیاز RFQ
- «خوراک و مشخصات خروجی»: فاز و ترکیب خوراک، آلاینده‌های مرتبط، آب/جامد/نمک/هیدروکربن، مشخصات هدف محصول/پس‌آب و محدودیت افت فشار را ثبت کنید.
- «فناوری و آرایش فرایندی»: روش جداسازی/تصفیه، مراحل و اجزای داخلی، مواد شیمیایی/جاذب، فیلتراسیون و گزینه رزرو را بر پایه آنالیز انتخاب کنید.
- یوتیلیتی‌های سایت، داده محیطی، طبقه‌بندی منطقه خطرناک و Battery Limit
- تضمین عملکرد، فلسفه افزونگی و دسترس‌پذیری موردنیاز
- کدها، متریال، الزامات بازرسی و قالب مدارک پروژه
مدارک مهندسی و تحویل
- برگه‌داده و مبنای طراحیِ «پکیج‌های شناورسازی القایی گاز»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- موازنه جرم و حرارت، PFD، P&ID و خلاصه یوتیلیتی
- دیتاشیت تجهیزات، لیست خطوط و ابزار دقیق، Control Narrative و ورودی Cause & Effect
- جانمایی، داده نازل و Interface، بار فونداسیون و بازبینی نگهداشت
- ITP، مدارک آزمون پذیرش کارخانه، دستورالعمل‌ها و پرونده نهایی ساخت
RFQ
تعریف این سرویس با تیم مهندسی
حالات بهره‌برداری، داده خوراک و تضمین موردنیاز را ارسال کنید تا مسیر فرایندی، مرز پکیج و برنامه راستی‌آزمایی تعریف شود.
دیتاشیت فنی
دیتاشیت فنی پکیج‌های شناورسازی القایی گاز
نمونهٔ مستند بازار در جدول آمده است؛ این اعداد حد الزام‌آور کد، رتبهٔ محصول دلهام یا تضمین پروژه نیستند. مدل و شرایط پروژه باید پیش از استفاده تطبیق داده شوند.
| پارامتر | مقدار منتشرشده | مبنا / داده تکمیلی | حد کاربرد |
|---|---|---|---|
| دبی / فشار واحد IGF مکانیکی | 270–28,160 m³/d | فشار واحد منتشرشده: اتمسفری تا 15 psig (حدود 1.05 kgf/cm²(g)). | یک خانواده شناورسازی مکانیکی؛ بار روغن، دبی گاز، تعداد سلول و مشخصه خروجی مبنای طراحی‌اند. |
