طراحی مکانیکی و متریال
انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.
راهکارها · پالایش ماژولار

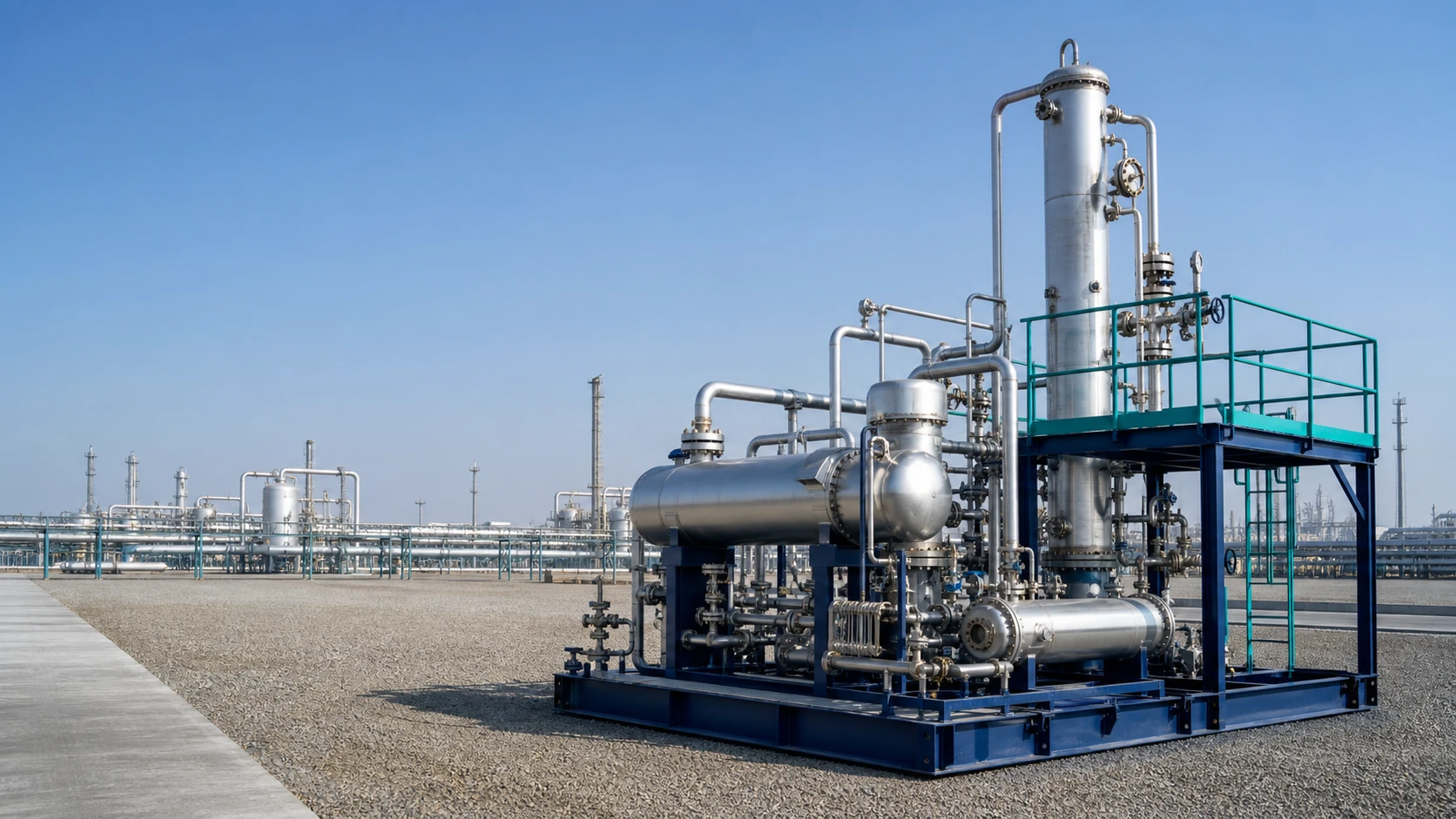

واحدهای تثبیت میعانات
صفحه فنی واحدهای تثبیت میعانات برای تعریف روشن مبانی طراحی، مرزهای تأمین و اطلاعات لازم پیش از استعلام تدوین شده است. هر پروژه بر اساس ظرفیت، ترکیب خوراک، مشخصات محصول، شرایط محیطی، یوتیلیتی‌های موجود و الزامات کارفرما به‌صورت مستقل مهندسی می‌شود.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی واحدهای تثبیت میعانات تمرکز اصلی بر حذف اجزای سبک، دستیابی به فشار بخار و H2S محصول، انتخاب جداکننده یا برج، بار ریبویلر و کندانسور، مدیریت گاز خروجی و عملکرد پایدار در بارهای مختلف است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
ظرفیت نامی و حداقل بار، دامنه تغییرات خوراک، فشار و دمای ورودی و خروجی، مشخصات محصول، شرایط راه‌اندازی و توقف، عمر طراحی و معیارهای پذیرش باید در ابتدای کار تثبیت شوند. مبنای فرایندی همچنین رفتار فازی، بار آلاینده، زمان ماند، حاشیه یوتیلیتی، هدف جداسازی، بار عملیاتی بازیافت یا احیا و محدوده حالات خارج از طراحی را مشخص می‌کند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- دبی و ترکیب خوراک و دامنه تغییرات آن
- شرایط ورودی، مشخصات محصول و محدودیت افت فشار
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- Design Basis، موازنه جرم و انرژی و شرح فرایند
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
Delham Engineering
دامنه را با داده‌های واقعی پروژه تعریف کنید
برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
دیتاشیت فنی
دیتاشیت فنی واحدهای تثبیت میعانات
محدودهٔ ظرفیت یک ناوگان عملیاتی به‌عنوان مرجع بازار آمده است. تجهیز واقعی باید با شبیه‌سازی و براساس آنالیز خوراک، هدف فشار بخار، مشخصات محصول و حالت‌های بهره‌برداری سایز شود.
| پارامتر | مقدار منتشرشده | مبنا / داده تکمیلی | حد کاربرد |
|---|---|---|---|
| ظرفیت تثبیت‌کنندهٔ میعانات / NGL | 2,000; 5,000; 10,000; 20,000 BBL/D | اندازه‌های گسسته و منتشرشده برای مدل‌های پیش‌طراحی‌شده. | این بازه چند اندازه و سرویس متفاوت را پوشش می‌دهد؛ ظرفیت یک قطار واحد یا تضمین برای هر خوراک نیست. |
