طراحی مکانیکی و متریال
انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.
محصولات · فلر

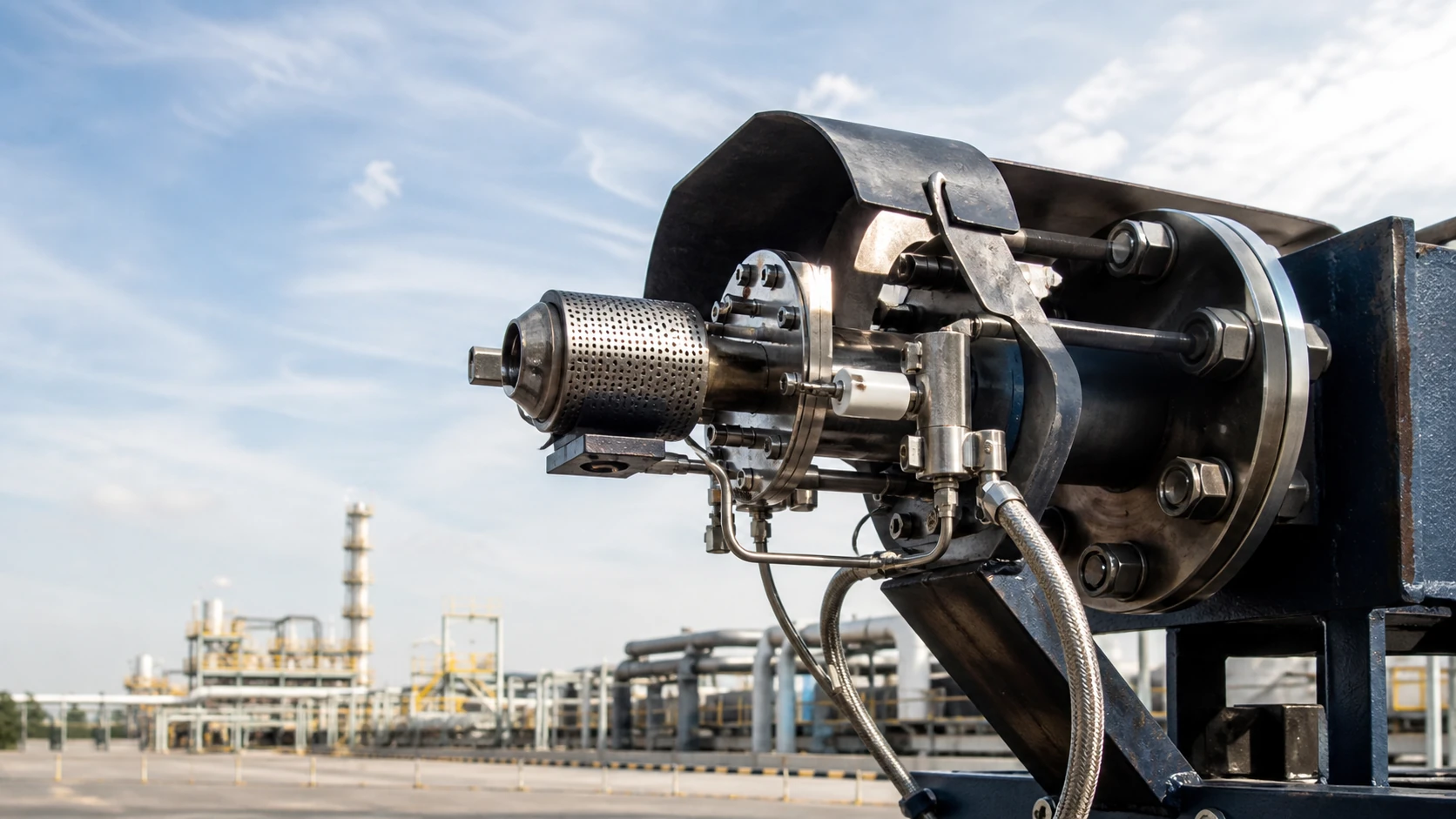

سامانه‌های جرقه‌زنی فلر
برای تکمیل مبانی طراحی «سامانه‌های جرقه‌زنی فلر»، محور «پایلوت، جرقه و تشخیص شعله» و داده‌های مرتبط باید از پروژه دریافت شوند: نوع/فشار سوخت پایلوت، تعداد نقاط طبق طرح، منبع انرژی جرقه، تشخیص شعله، توالی روشن‌سازی و آلارم/اینترلاک را تعیین کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی سامانه‌های جرقه‌زنی فلر تمرکز اصلی بر بارهای معتبر تخلیه و Blowdown، جداسازی مایع، تشعشع، پراکنش، صدا، ظرفیت بدون دود، آب‌بندی، قابلیت اطمینان اشتعال و فاصله‌گذاری ایمن است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «سامانه‌های جرقه‌زنی فلر» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «پایلوت، جرقه و تشخیص شعله» و «پایلوت و منبع جرقه» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «پایلوت و منبع جرقه»: نوع/فشار سوخت پایلوت، منبع انرژی جرقه، نقاط روشن‌سازی، کابل/لوله رابط و دسترسی تعمیراتی را مشخص کنید.
- «توالی روشن‌سازی و تشخیص شعله»: روش روشن‌سازی، تأیید شعله، حالات دستی/خودکار، آلارم‌ها و interlockهای خرابی را در فلسفه کنترل تعیین کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «سامانه‌های جرقه‌زنی فلر»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی سامانه‌های جرقه‌زنی فلر
اعداد زیر یک مجموعهٔ جرقه‌زنی پرانرژی و پایلوت را توصیف می‌کنند؛ فشار سوخت پایلوت و فشار داخل تجهیز دو کمیت طراحی جدا هستند.
| پارامتر | مقدار منتشرشده | مبنای مرجع | حد و شرط کاربرد |
|---|---|---|---|
| حد بالای بار حرارتی پکیج پایلوت | Up to 2 MMBtu/h | حداکثر بار حرارتی منتشرشدهٔ پایلوت برای یک خانوادهٔ سامانهٔ جرقه‌زنی. | این بار حرارتی پایلوت است، نه ظرفیت گاز فلر یا انرژی جرقه‌زنی. |
| بازهٔ فشار کار سوخت پایلوت | 5–15 psig | بازهٔ فشار سوخت منتشرشده برای مجموعهٔ پایلوت. | رگولاتور، ترکیب گاز، فشار تأمین در پایلوت و هوای احتراق باید بررسی شوند. |
| حد فشار داخل تجهیز برای spark-tip | Up to 90 psig | فشار مجاز منتشرشده برای spark-tip پرانرژی مورد اشاره. | حد یک جزء است؛ پیکربندی واقعی پایلوت/مخزن، مرز فشاری و طراحی حفاظت پروژه تأیید شوند. |
| نمونهٔ ترکیب سوخت پایلوت تک‌تیپ | 100% propane to 90% hydrogen | بازهٔ ترکیب منتشرشده برای یک پیکربندی پایلوت. | گاز باقیمانده، ارزش حرارتی، سرعت شعله، فشار سوخت، انتخاب مشعل و اشتعال پایدار در شرایط لازم بررسی شوند. |
Delham Engineering
دامنه را با داده‌های واقعی پروژه تعریف کنید
برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
