طراحی مکانیکی و متریال
انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.
محصولات · بویلر و بازیافت حرارت

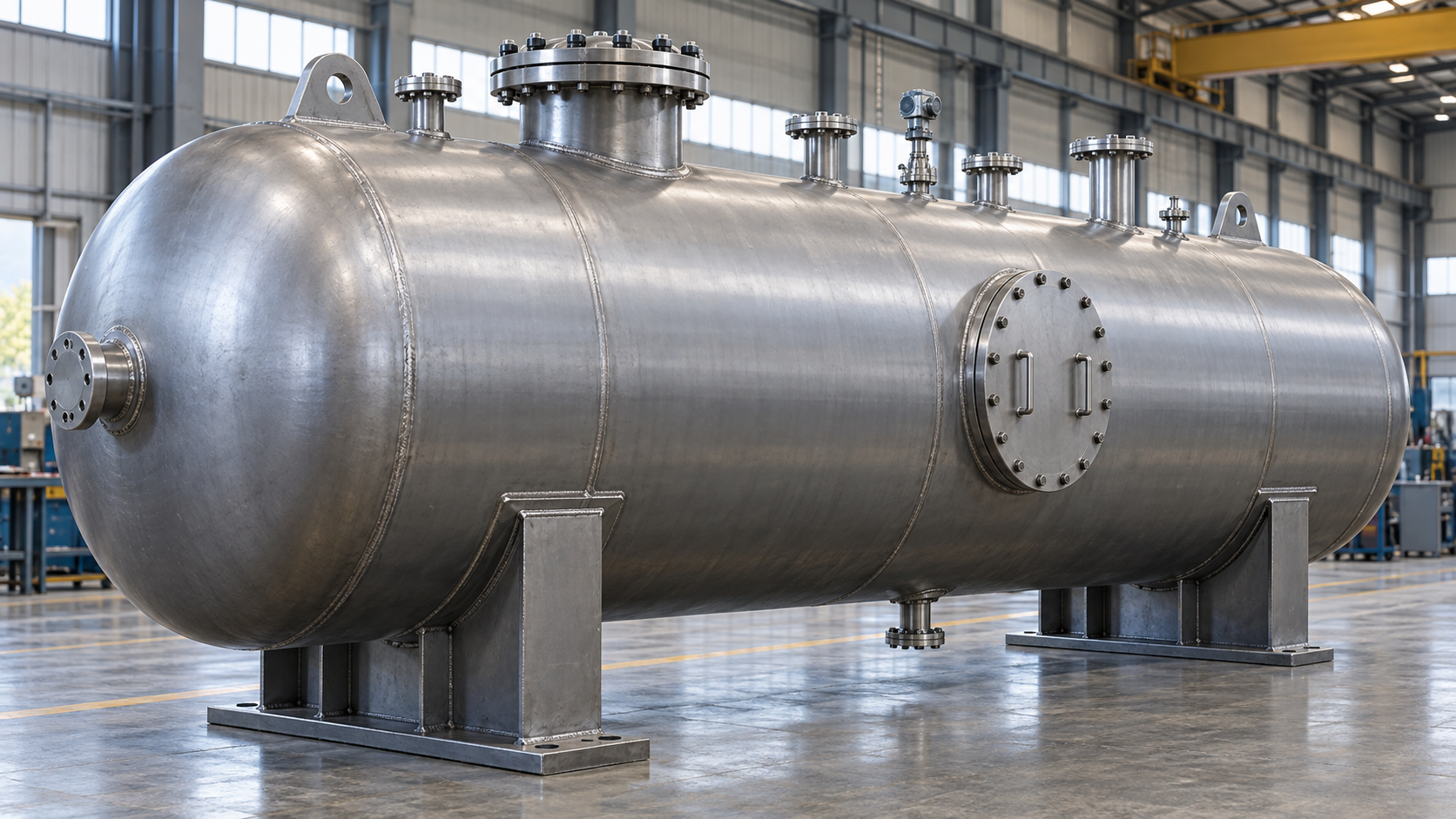

درام‌های بخار
برای تکمیل مبانی طراحی «درام‌های بخار»، محور «بخاردهی، گردش و جداسازی قطره» و داده‌های مرتبط باید از پروژه دریافت شوند: بار بخار، کیفیت آب تغذیه، فشار/دما، فلسفه گردش، حدود carryover و نیازهای سطح/کنترل را بر مبنای بویلر تعیین کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی درام‌های بخار تمرکز اصلی بر فشار و دمای بخار، سیرکولاسیون، بار کوره یا گاز فرایندی، کیفیت آب تغذیه، Blowdown، طراحی اجزای تحت فشار، آلایندگی، محدوده کنترل و انعطاف بهره‌برداری است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «درام‌های بخار» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «بخاردهی، گردش و جداسازی قطره» و «سیال و شرایط طراحی» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «سیال و شرایط طراحی»: فاز/خواص، ترکیب، فشار/دما، خوردگی/رسوب، flashing/foaming و چرخه‌های طراحی را برای همه موارد ارائه کنید.
- «هندسه، نازل و اجزای داخلی»: آرایش افقی/عمودی، اجزای داخلی، demister/baffle، نازل، manway، vent/drain، ساپورت و بار لوله را مشخص کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «درام‌های بخار»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی درام‌های بخار
ظرفیت و فشار زیر مشخصات منتشرشدهٔ یک خانوادهٔ بویلر گردش طبیعیِ دارای steam drum و دستهٔ تبخیر است؛ rating مستقل درام یا حد عمومی نیست.
| پارامتر | مقدار منتشرشده | مبنای مرجع | حد و شرط کاربرد |
|---|---|---|---|
| ظرفیت بخار بویلر مرتبط | Up to 20 t/h | حداکثر تولید بخار منتشرشده برای خانوادهٔ بویلر فشاربالایی که بخش فشاری آن شامل steam drum است. | rating خانوادهٔ بویلر است، نه ظرفیت مستقل درام. حالات بار، گردش، خلوص/انتقال قطره و اجزای داخلی درام بررسی شوند. |
| فشار طراحی بویلر مرتبط | Up to 150 bar(g) | حداکثر فشار منتشرشده برای خانوادهٔ بویلر فشاربالای درام‌دار مورد اشاره. | به هر درام یا حوزهٔ قضایی خودکار قابل تعمیم نیست. کلاس کد، دمای طراحی، شیمی آب، خوردگی مجاز، مواد و بازرسی تأیید شوند. |
| آرایش گردش منتشرشده | Natural circulation; drum above vertical evaporator bundle | چیدمان اعلام‌شده برای خانوادهٔ بویلر مورد اشاره. | حجم، قطر، span سطح و بازده جداسازی درام همچنان به طراحی حرارتی-هیدرولیکی و مکانیکی نیاز دارند. |
Delham Engineering
دامنه را با داده‌های واقعی پروژه تعریف کنید
برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
