مبانی طراحی
نرخ خوراک، رطوبت ورودی و هدف، توزیع اندازه ذرات، چگالی توده‌ای، چسبندگی، حساسیت به سایش، دمای مجاز محصول و طبقه‌بندی غبار قابل‌اشتعال تعیین می‌شود.
تجهیزات حرارتی · دامنه مهندسی‌شده

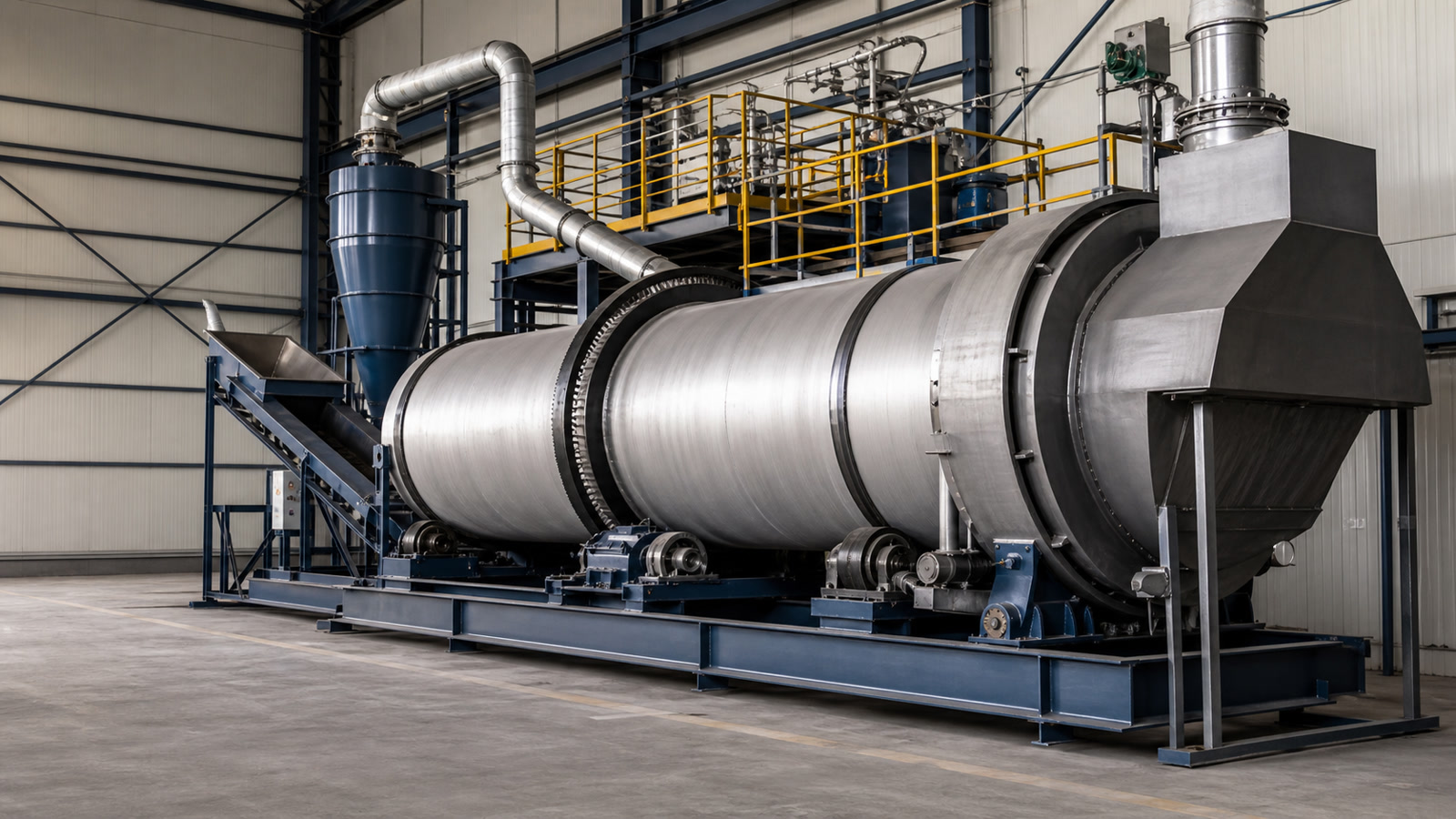

سامانه‌های خشک‌کن دوار صنعتی
خشک‌کن‌های دوار رطوبت یا اجزای فرّار مواد دانه‌ای و ذره‌ای را با تماس مستقیم گاز داغ یا انتقال حرارت غیرمستقیم از پوسته دوار کاهش می‌دهند. رفتار خوراک و محدودیت کیفیت محصول، مبنای طراحی مکانیکی و حرارتی است.
رویکرد مهندسی
سامانه‌های خشک‌کن دوار صنعتی
یک پکیج فنی از محدوده واقعی بهره‌برداری آغاز می‌شود، نه از یک مدل ثابت کاتالوگی.
ظرفیت نامی و حداقل بار، دامنه تغییرات خوراک، فشار و دمای ورودی و خروجی، مشخصات محصول، شرایط راه‌اندازی و توقف، عمر طراحی و معیارهای پذیرش باید در ابتدای کار تثبیت شوند. این بازنگری حاشیه یوتیلیتی، اینترفیس‌ها، نقاط Hold بازرسی، محدودیت‌های نگهداشت و شواهد لازم برای تحویل کنترل‌شده را نیز ثبت می‌کند.
آرایش فرایندی
آرایش شامل گرمایش مستقیم یا غیرمستقیم، جریان همسو یا ناهمسو، هندسه پره‌ها، زمان ماند، مشعل یا مولد گاز داغ، آب‌بندها، خوراک‌دهی و تخلیه جامد، غبارگیری و تصفیه خروجی است.
تمرکز راستی‌آزمایی
کنترل‌ها شامل موازنه جرم و حرارت، سرعت و شیب پوسته، گشتاور محرک، انبساط حرارتی، نسوز یا متریال، حفاظت انفجار غبار، آلایندگی، تخریب محصول و قابلیت نگهداشت است.
تعریف پروژه · ساخت و تحویل
ورودی روشن، خروجی قابل ممیزی
کیفیت پیشنهاد فنی به داده‌های فرایندی تأییدشده، معیار پذیرش و تعریف Interface وابسته است. اطلاعات زیر در مرحله Clarification نهایی می‌شود.
اطلاعات موردنیاز RFQ
- «مشخصات محصول و تبخیر»: رطوبت/دمای محصول، نرخ تبخیر، حساسیت حرارتی، سایش/شکست و کیفیت قابل قبول را تعیین کنید.
- «آرایش و پارامتر فرایندی»: نوع خشک‌کن، زمان ماند/چرخش، دمای ورودی/خروجی، مسیر گاز و تخلیه را بر پایه خواص ماده انتخاب کنید.
- یوتیلیتی‌های سایت، داده محیطی، طبقه‌بندی منطقه خطرناک و Battery Limit
- تضمین عملکرد، فلسفه افزونگی و دسترس‌پذیری موردنیاز
- کدها، متریال، الزامات بازرسی و قالب مدارک پروژه
مدارک مهندسی و تحویل
- برگه‌داده و مبنای طراحیِ «سامانه‌های خشک‌کن دوار صنعتی»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- موازنه جرم و حرارت، PFD، P&ID و خلاصه یوتیلیتی
- دیتاشیت تجهیزات، لیست خطوط و ابزار دقیق، Control Narrative و ورودی Cause & Effect
- جانمایی، داده نازل و Interface، بار فونداسیون و بازبینی نگهداشت
- ITP، مدارک آزمون پذیرش کارخانه، دستورالعمل‌ها و پرونده نهایی ساخت
RFQ
تعریف این سرویس با تیم مهندسی
حالات بهره‌برداری، داده خوراک و تضمین موردنیاز را ارسال کنید تا مسیر فرایندی، مرز پکیج و برنامه راستی‌آزمایی تعریف شود.
دیتاشیت فنی
دیتاشیت فنی سامانه‌های خشک‌کن دوار صنعتی
ظرفیت زیر بازهٔ منتشرشدهٔ سامانهٔ کامل است، نه نرخ تضمین‌شدهٔ محصول خشک؛ مبنای رطوبت و خواص خوراک باید پیش از مقایسهٔ ظرفیت مشخص شوند.
| پارامتر | مقدار منتشرشده | مبنای مرجع | حد و شرط کاربرد |
|---|---|---|---|
| ظرفیت عبوری سامانهٔ کامل خشک‌کردن | 10–500 t/h | بازهٔ ظرفیت منتشرشده در سامانه‌های کامل خشک‌کن دوار. | منبع مبنای مشترک رطوبت خوراک تر/محصول خشک را برای دو سر بازه تعریف نمی‌کند؛ این عدد ظرفیت تبخیر آب نیست. |
| متغیرهای طراحی مورد اشارهٔ سازنده | Production rate, moisture removal and temperatures | سازنده اعلام می‌کند هر سامانه بر مبنای نرخ تولید، حذف رطوبت، دما و بهبود محصول مهندسی می‌شود. | دانه‌بندی، چگالی توده‌ای، رطوبت ورودی/خروجی، زمان ماند، دبی گاز، غبار، سوخت و حدود انتشار سایزینگ نهایی را تعیین می‌کنند. |
| دامنهٔ معمول تجهیزات یکپارچه | Feed handling, dryer/burner, air-pollution control and controls | آرایش معمول واحد کاملِ منتشرشده. | حدود تأمین و طراحی کنترل انتشار به ماده، مجوز سایت و دامنهٔ کارفرما وابسته‌اند. |
