طراحی مکانیکی و متریال
انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.
پکیج‌ها · یوتیلیتی

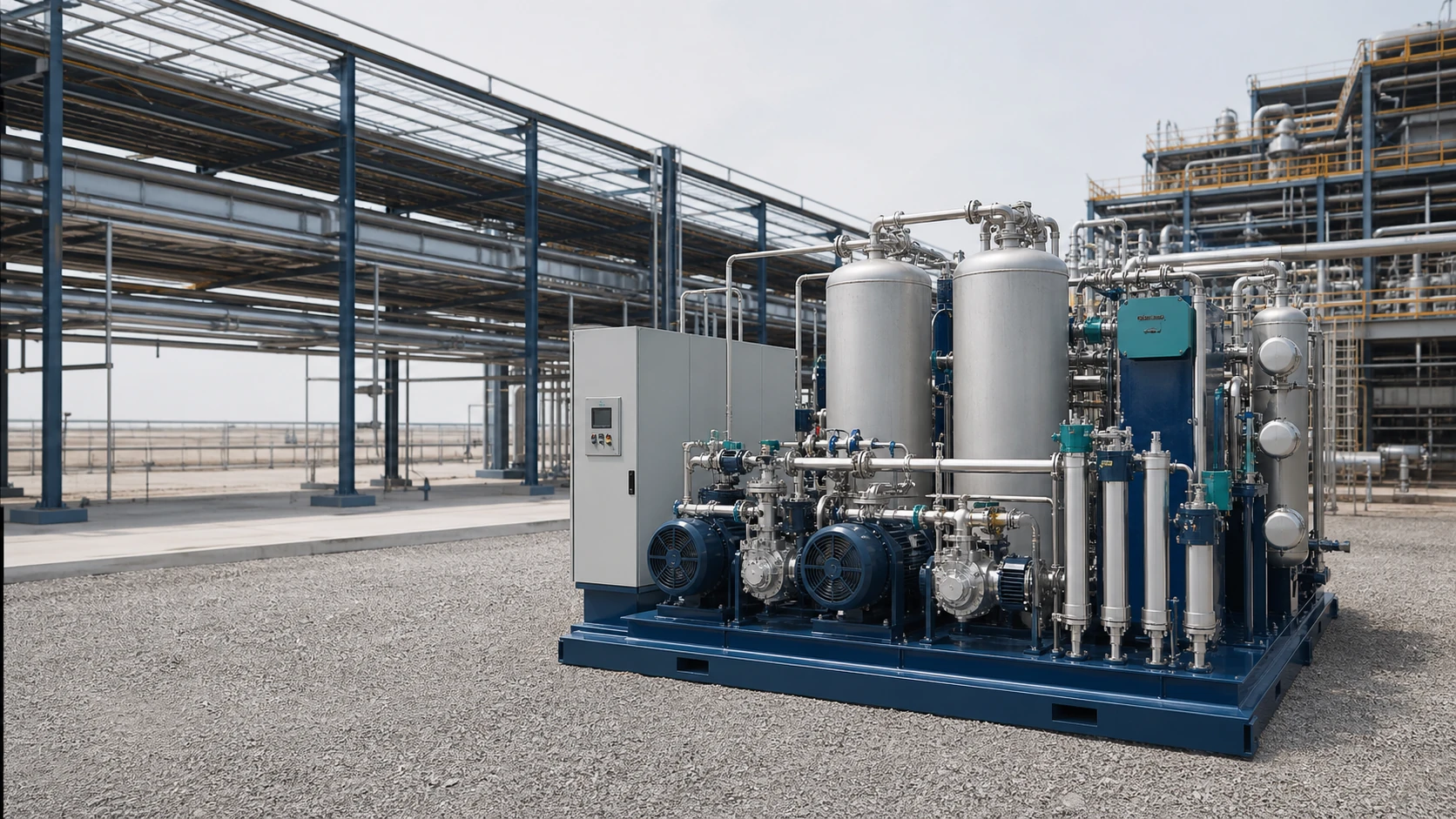

پکیج‌های هوای ابزار دقیق
برای تکمیل مبانی طراحی «پکیج‌های هوای ابزار دقیق»، محور «تقاضا و کیفیت هوای ابزار دقیق» و داده‌های مرتبط باید از پروژه دریافت شوند: دبی مصرف عادی/اوج، فشار تحویل، الزامات کیفیت/خشکی هوای ابزار دقیق، شرایط محیطی و نیاز ذخیره/افزونگی را ارائه کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی پکیج‌های هوای ابزار دقیق تمرکز اصلی بر پروفایل مصرف هوا، فشار و نقطه شبنم، محدوده کمپرسور، عملکرد درایر، زمان ذخیره رسیور، فیلتراسیون، رزرو، صدا و Carry-over روغن است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «پکیج‌های هوای ابزار دقیق» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «تقاضا و کیفیت هوای ابزار دقیق» و «شرایط سرویس و کیفیت» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «شرایط سرویس و کیفیت»: نوع سیال، فشار/دمای ورودی و خروجی، خلوص یا کیفیت لازم، نوسان ورودی و شرایط محیطی سایت را مشخص کنید.
- «آرایش و تجهیزات اصلی»: فناوری تولید/گردش، مخزن/مبدل/فیلتر/پمپ/کمپرسور، واحدهای موازی/رزرو و فلسفه افزونگی را تعیین کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «پکیج‌های هوای ابزار دقیق»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی پکیج‌های هوای ابزار دقیق
نمونهٔ مستند بازار در جدول آمده است؛ این اعداد حد الزام‌آور کد، رتبهٔ محصول دلهام یا تضمین پروژه نیستند. مدل و شرایط پروژه باید پیش از استفاده تطبیق داده شوند.
| پارامتر | مقدار منتشرشده | مبنا / داده تکمیلی | حد کاربرد |
|---|---|---|---|
| مرجع کمپرسور اسکرو بدون روغن | FAD 1–150 m³/min | بازه فشار خانواده کمپرسور منتشرشده: 3.5–13 bar(g). | فقط بازه جزء کمپرسور؛ افت خشک‌کن/فیلتر، کیفیت هوای ابزار دقیق و ذخیره مخزن جداگانه سایز شوند. |
Delham Engineering
دامنه را با داده‌های واقعی پروژه تعریف کنید
برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
