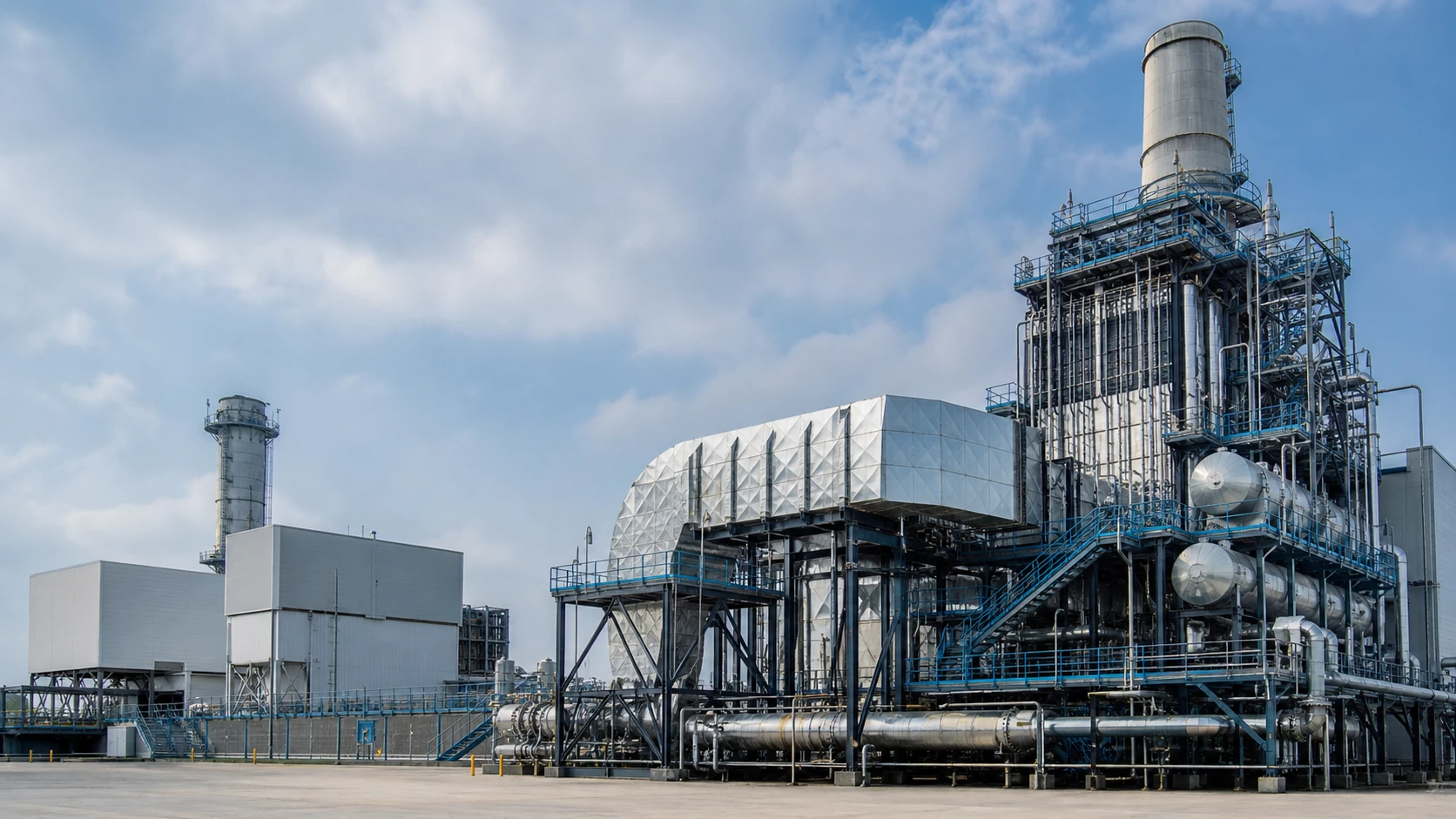

مولدهای بخار بازیاب حرارت — HRSG

برای تکمیل مبانی طراحی «مولدهای بخار بازیاب حرارت — HRSG»، محور «گاز خروجی و شرایط بخار HRSG» و داده‌های مرتبط باید از پروژه دریافت شوند: منبع، دبی/ترکیب/دما و تغییرات گاز داغ، شرایط بخار، سطوح فشار موردنیاز و محدودیت‌های سوخت‌گذاری تکمیلی را مشخص کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.

مولدهای بخار بازیاب حرارت — HRSG

تعریف پروژه، ساخت و تحویل

رویکرد مهندسی و هدف طراحی

در مهندسی مولدهای بخار بازیاب حرارت — HRSG تمرکز اصلی بر پروفایل دمای گاز و بخار، دماهای Pinch و Approach، شرایط بخار، سیرکولاسیون، افت فشار سمت گاز، شیمی آب، متالورژی، رسوب و گذراهای راه‌اندازی است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.

مبنای طراحی «مولدهای بخار بازیاب حرارت — HRSG» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «گاز خروجی و شرایط بخار HRSG» و «خوراک و شرایط حرارتی» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.

طراحی مکانیکی و متریال

انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.

کنترل، حفاظت و بهره‌برداری

فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.

جانمایی، یوتیلیتی و اینترفیس‌ها

باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.

تعریف پروژه، ساخت و تحویل

ورودی‌های شفاف، خروجی‌های قابل تحویل

کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.

اطلاعات لازم برای RFQ

  • «خوراک و شرایط حرارتی»: دبی/کیفیت آب یا گاز فرایندی، سوخت، گاز داغ، دمای ورود/خروج و fouling/corrosion را ثبت کنید.
  • «سطوح انتقال حرارت و اجزای فشار»: نوع گردش، سطح انتقال حرارت، کویل/تیوب، درام در صورت نیاز، اکونومایزر/سوپرهیتر و روش تمیزکاری را تعیین کنید.
  • شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
  • فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
  • استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما

مدارک و اقلام قابل تحویل

  • برگه‌داده و مبنای طراحیِ «مولدهای بخار بازیاب حرارت — HRSG»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
  • PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
  • فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
  • نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
  • روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی

دیتاشیت فنی

دیتاشیت فنی مولدهای بخار بازیاب حرارت — HRSG

اعداد دو نمونهٔ متفاوت پروژهٔ CHP منتشرشده هستند، نه بازهٔ محصول یک HRSG. توان حرارتی در سطح نیروگاه گزارش شده و نباید با duty بخار HRSG اشتباه شود.

صرفاً داده منتشرشده خانواده تجهیز یا نمونه پروژه؛ نه حد عمومی استاندارد و نه ظرفیت نامی/تضمین دلهام.
پارامترمقدار منتشرشدهمبنای مرجعحد و شرط کاربرد
نمونهٔ بخار زندهٔ CHP گازسوز17.5 bar; 242 °Cشرایط بخار منتشرشده برای یک پروژهٔ CHP؛ حداکثر خروجی حرارتی نیروگاه 40 MWth گزارش شده است.فقط نمونهٔ پروژه است؛ مقدار 40 MWth توان نامی مستقل HRSG نیست.
نمونهٔ بخار زندهٔ CHP زیست‌توده120 bar; 520 °Cپروژهٔ جداگانهٔ CHP زیست‌توده؛ حداکثر خروجی حرارتی نیروگاه 35 MWth گزارش شده است.با نمونهٔ گازسوز برای ساخت یک محدودهٔ مشترک HRSG ترکیب نشود؛ دود توربین/دیگ و طراحی چرخهٔ بخار تعیین‌کننده‌اند.
مبنای لازم برای طراحی HRSGGas-turbine exhaust flow, temperature and load casesمراجع مهندسی، خروجی HRSG را تابع توربین گاز بالادست و چرخهٔ بخار معرفی می‌کنند.از توان ناخالص نیروگاه، بازهٔ عمومی تولید بخار استنتاج نمی‌شود؛ منحنی دود OEM و حالات duct-burner/احتراق تکمیلی دریافت شوند.

منبع فنی منتشرشده

Delham Engineering

دامنه را با داده‌های واقعی پروژه تعریف کنید

برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
