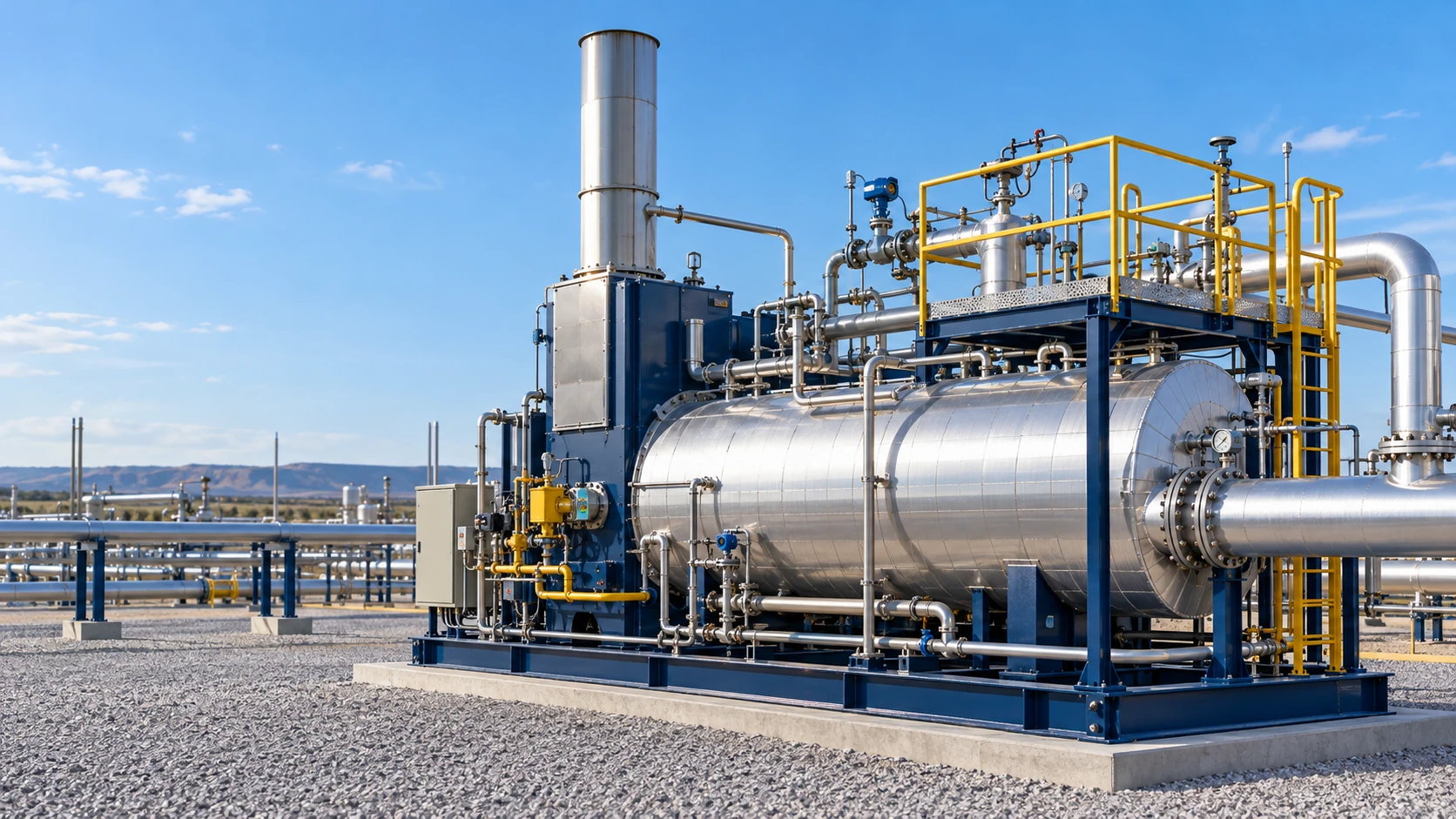

هیترهای خطی
برای تکمیل مبانی طراحی «هیترهای خطی»، محور «جریان خط و شرایط خروجی» و داده‌های مرتبط باید از پروژه دریافت شوند: دبی و خواص سیال، فشار/دمای ورودی، دمای خروجی موردنیاز، افت فشار مجاز و تغییرات بار را ثبت کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی هیترهای خطی تمرکز اصلی بر بار حرارتی، دمای حمام، شار حرارتی فایرتیوب، افت فشار کویل فرایندی، محدوده مشعل، حفاظت یخ‌زدگی، انبساط و حفاظت سطح پایین است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «هیترهای خطی» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «جریان خط و شرایط خروجی» و «سوخت و شرایط فرایندی» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «سوخت و شرایط فرایندی»: ترکیب/فشار/ارزش حرارتی سوخت، دمای هدف، افت فشار، شرایط سایت و حدود انتشار را مشخص کنید.
- «آرایش کوره، مشعل و سطوح»: آرایش تابشی/همرفتی، کویل/لوله، مشعل، نسوز، draft و راهبرد تمیزکاری را مطابق سرویس تعریف کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «هیترهای خطی»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی هیترهای خطی
اعداد ظرفیت، اندازهٔ بدنه و فشار کویل، نمونه‌های منتشرشدهٔ هیتر خط هستند؛ بین مدل‌ها و عرضه‌های متفاوت توزیع شده‌اند و محدودهٔ طراحی ترکیبی یک واحد نیستند.
| پارامتر | مقدار منتشرشده | مبنای مرجع | حد و شرط کاربرد |
|---|---|---|---|
| ظرفیت سری استاندارد هیتر | 75,000 Btu/h–4 MMBtu/h | بازهٔ سری استاندارد در کاتالوگ سازنده برای هیترهای غیرمستقیم خط گاز طبیعی. | سایز و duty به دبی، فشار/دمای ورودی، افت فشار choke و حاشیهٔ تشکیل هیدرات وابسته‌اند. |
| نمونهٔ ظرفیت/ابعاد آرایش سفارشی | Up to 15 MMBtu/h; up to 120 in OD | دامنهٔ سفارشی منتشرشده برای آرایش‌های پروژه‌ای هیتر خط. | حد سفارشی رتبهٔ سری استاندارد نیست؛ حمل، مشعل، کویل و مرز فشاری محدودیت‌گذارند. |
| بازهٔ فشار کویل فرایندی منتشرشده | 50–10,000 psi | گزینه‌های منتشرشده برای یک خط محصول کویل‌دار جداگانه. | فشار به مدل کویل و طراحی کدی وابسته است؛ فشار حداکثر خودکار با ظرفیت گرمایی حداکثر جمع نمی‌شود. |
