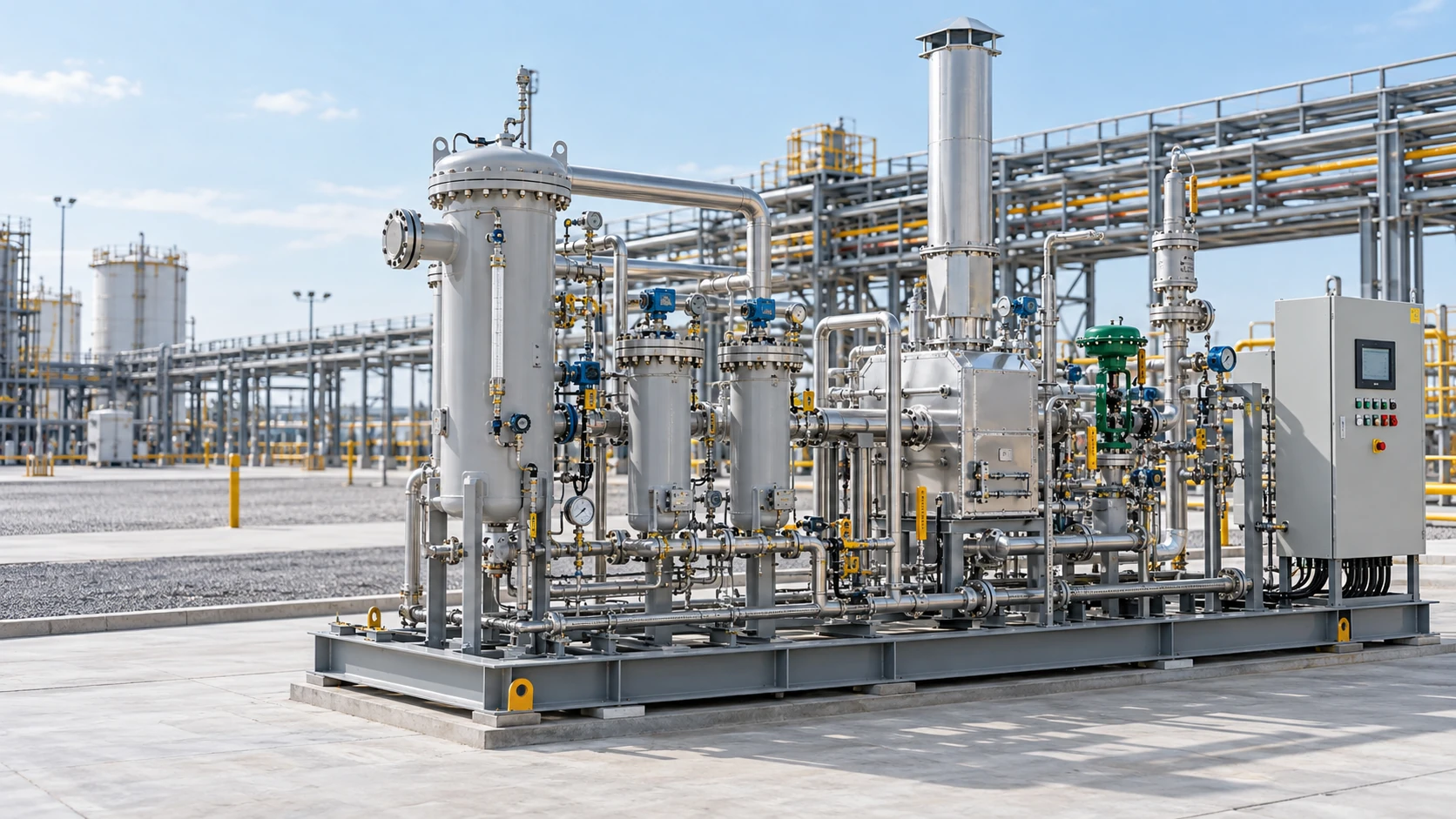

پکیج‌های گاز سوخت
برای تکمیل مبانی طراحی «پکیج‌های گاز سوخت»، محور «تقاضای مصرف‌کنندگان گاز سوخت» و داده‌های مرتبط باید از پروژه دریافت شوند: فهرست مصرف‌کنندگان، دبی حداقل/عادی/اوج، فشار و دمای تحویل، منبع تأمین و حالات راه‌اندازی یا افت فشار را ارائه کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی پکیج‌های گاز سوخت تمرکز اصلی بر ترکیب و تغییرات سوخت، کنترل فشار، حذف مایع، حاشیه Superheat، فیلتراسیون، اندازه‌گیری، Relief، تأمین راه‌اندازی و گذراهای مصرف است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «پکیج‌های گاز سوخت» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «تقاضای مصرف‌کنندگان گاز سوخت» و «شرایط سرویس و کیفیت» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «شرایط سرویس و کیفیت»: نوع سیال، فشار/دمای ورودی و خروجی، خلوص یا کیفیت لازم، نوسان ورودی و شرایط محیطی سایت را مشخص کنید.
- «آرایش و تجهیزات اصلی»: فناوری تولید/گردش، مخزن/مبدل/فیلتر/پمپ/کمپرسور، واحدهای موازی/رزرو و فلسفه افزونگی را تعیین کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «پکیج‌های گاز سوخت»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی پکیج‌های گاز سوخت
محدودهٔ منتشرشدهٔ دبی برای خانواده‌ای از سامانه‌های آماده‌سازی و گرم‌کردن گاز سوخت توربین، فقط مرجع محصول است و رتبهٔ عمومی یا تضمین دلهام نیست.
| پارامتر | مقدار منتشرشده | مبنا / داده تکمیلی | حد کاربرد |
|---|---|---|---|
| دبی جرمی گاز سوخت آماده‌شده | 3,400 to >45,000 kg/h | محدودهٔ منتشرشده در یک خانوادهٔ سامانهٔ آماده‌سازی گاز سوخت صنعتی. | دبی بین فریم توربین‌ها یا ترکیب‌های سوخت قابل انتقال نیست؛ فشار، دما، فاصله از نقطهٔ شبنم و محدودیت OEM duty را تعیین می‌کنند. |
