طراحی مکانیکی و متریال
انتخاب متریال، خوردگی مجاز، الزامات سرویس ترش، کلاس لوله‌کشی، طراحی نازل‌ها، عایق‌کاری، رنگ، ساپورت‌ها و دسترسی تعمیراتی با شرایط واقعی فرایند و کد پروژه هماهنگ می‌شود.
محصولات · تجهیزات احتراقی و هیترهای فرایندی

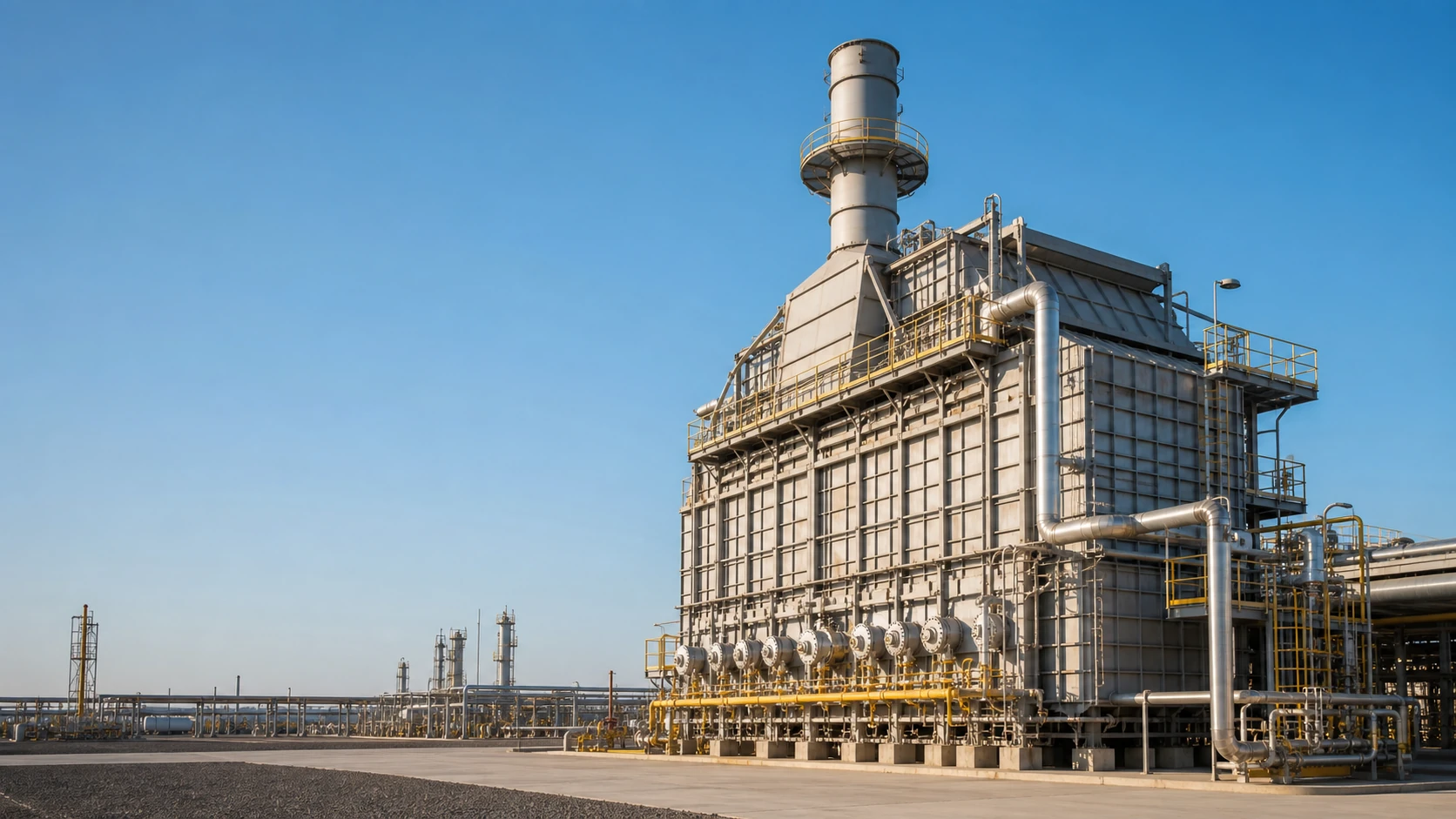

کوره‌های فرایندی
برای تکمیل مبانی طراحی «کوره‌های فرایندی»، محور «کویل فرایندی و بار حرارتی» و داده‌های مرتبط باید از پروژه دریافت شوند: دبی و خواص سیال کویل، شرایط ورودی/خروجی، بار حرارتی، تعداد پاس و حدود افت فشار را برای حالات کاری ارائه کنید. مقادیر نهایی، حدود تأمین و معیارهای پذیرش پس از بررسی و تأیید در مدارک مهندسی ثبت می‌شوند؛ مشخصات عمومی یا تضمین کاتالوگی فرض نشده است.
تعریف پروژه، ساخت و تحویل
رویکرد مهندسی و هدف طراحی
در مهندسی کوره‌های فرایندی تمرکز اصلی بر بار جذب‌شده، شار مجاز لوله، آرایش مشعل، مکش کوره، کنترل احتراق، متالورژی لوله، نسوز، آلایندگی و منطق ایمن روشن‌کردن و توقف است. آرایش منتخب برای شرایط نرمال، حداقل بار، راه‌اندازی، توقف و حالات معتبر خارج از طراحی بررسی و پیش از تثبیت طرح از نظر بهره‌برداری، نگهداشت، مصرف انرژی، ایمنی فرایند و اینترفیس‌های سایت کنترل می‌شود.
مبنای طراحی «کوره‌های فرایندی» از داده‌های سرویس، شرایط طراحی و مرز تأمین تعریف می‌شود. برای این تجهیز، «کویل فرایندی و بار حرارتی» و «سوخت و شرایط فرایندی» باید در برگه‌داده و مدارک طراحی تکمیل شوند؛ مقادیر عملکردی و تضمین‌ها تنها پس از تأیید مبنای پروژه تعیین می‌شوند.
کنترل، حفاظت و بهره‌برداری
فلسفه کنترل، آلارم و تریپ، Cause & Effect، اینترلاک‌ها، روش راه‌اندازی و توقف، تخلیه و ونت ایمن و دسترسی اپراتور از مرحله P&ID تا تست عملکردی دنبال می‌شود.
جانمایی، یوتیلیتی و اینترفیس‌ها
باتری‌لیمیت، نقاط Tie-in، بارهای سازه‌ای، کابل و ابزار دقیق، درین و ونت، مسیرهای دسترسی، فضای لیفتینگ و محدودیت‌های حمل در مدل و نقشه‌های هماهنگی کنترل می‌شوند.
تعریف پروژه، ساخت و تحویل
ورودی‌های شفاف، خروجی‌های قابل تحویل
کیفیت پیشنهاد فنی به کامل بودن داده‌های ورودی و تعریف دقیق معیار پذیرش وابسته است. موارد زیر نقطه شروع هستند و در جلسه فنی تکمیل می‌شوند.
اطلاعات لازم برای RFQ
- «سوخت و شرایط فرایندی»: ترکیب/فشار/ارزش حرارتی سوخت، دمای هدف، افت فشار، شرایط سایت و حدود انتشار را مشخص کنید.
- «آرایش کوره، مشعل و سطوح»: آرایش تابشی/همرفتی، کویل/لوله، مشعل، نسوز، draft و راهبرد تمیزکاری را مطابق سرویس تعریف کنید.
- شرایط محیطی و داده‌های سایت، منطقه خطرناک و الزامات HSE
- فهرست یوتیلیتی‌ها، فشار، دما و ظرفیت قابل‌دسترس
- استانداردها، متریال، حدود تأمین و قالب مدارک کارفرما
مدارک و اقلام قابل تحویل
- برگه‌داده و مبنای طراحیِ «کوره‌های فرایندی»، همراه محاسبات مرتبط با سرویس در صورت شمول در دامنه تأمین.
- PFD، P&ID، لیست تجهیزات و دیتاشیت‌ها
- فلسفه کنترل، Cause & Effect، لیست I/O و مصرف یوتیلیتی
- نقشه جانمایی، مدل سه‌بعدی، بارهای فونداسیون و نقشه‌های ساخت
- روش‌های بازرسی و تست، آزمون پذیرش کارخانه، کتابچه داده نهایی و پشتیبانی راه‌اندازی
دیتاشیت فنی
دیتاشیت فنی کوره‌های فرایندی
بار حرارتی زیر حد بالای منتشرشده برای یک خانوادهٔ کورهٔ سفارشی پالایشگاهی/پتروشیمی است؛ معیار بازار است، نه بازهٔ تجویزی کد یا تضمین دلهام.
| پارامتر | مقدار منتشرشده | مبنای مرجع | حد و شرط کاربرد |
|---|---|---|---|
| حداکثر بار جذب‌شدهٔ منتشرشده برای خانوادهٔ محصول | Up to 150 × 10⁶ kcal/h (≈174 MW) per unit | حد بالای ظرفیت منتشرشده برای یک واحد کورهٔ شعله‌ای در سبد محصول پالایشگاهی/پتروشیمی. | حد بالای یک خانوادهٔ محصول است؛ ظرفیت همهٔ مدل‌ها یا حد عمومی طراحی نیست. بار جذب‌شده، حالات فرایندی، شار مجاز تیوب، افت فشار و turndown تأیید شوند. |
| آرایش و سوخت‌های منتشرشده | Vertical cylindrical / box / cabin; oil or natural gas | آرایش‌ها و انواع سوخت درج‌شده برای همان عرضهٔ کورهٔ پالایشگاهی. | جانمایی، تعداد مشعل، محدودهٔ سوخت، انتشار و کاربرد API 530/API 560 به سرویس و مبانی طراحی مصوب وابسته است. |
Delham Engineering
دامنه را با داده‌های واقعی پروژه تعریف کنید
برای دریافت پیشنهاد فنی، اطلاعات فرایندی موجود، باتری‌لیمیت و فهرست مدارک مورد انتظار را ارسال کنید. تیم مهندسی موارد باز را در قالب فهرست Clarification مشخص می‌کند.
